施工升降機安全監控管理系統解決方案在貴州高速項目順利竣工驗收

　

近日，由湖北三思科技承接的貴州現場施工升降機安全監控管理系統通過工程驗收并正式交付使用。本次方案使用的是湖北三思科技股份有限公司自主研發的SSL-CB型施工升降機安全監控管理系統。

項目背景

貴州“黃金十年”，高速公路建設進入了“加密時代”。本項目是《貴州省高速公路網規劃（加密規劃）優化調整研究》高速公路網絡的重要組成部分，是經貴州省人民政府同意采用 PPP 模式實施的項目，按照 BOT 模式運作，項目建設期為3.5 年，運營期為30年。作為推進貴州交通強國西部示范省建設的一大杰作。項目建設對完善全省高速公路網絡結構，優化貴州西部地區縱向大通道，構建區域現代綜合交通運輸體系具有重大意義。

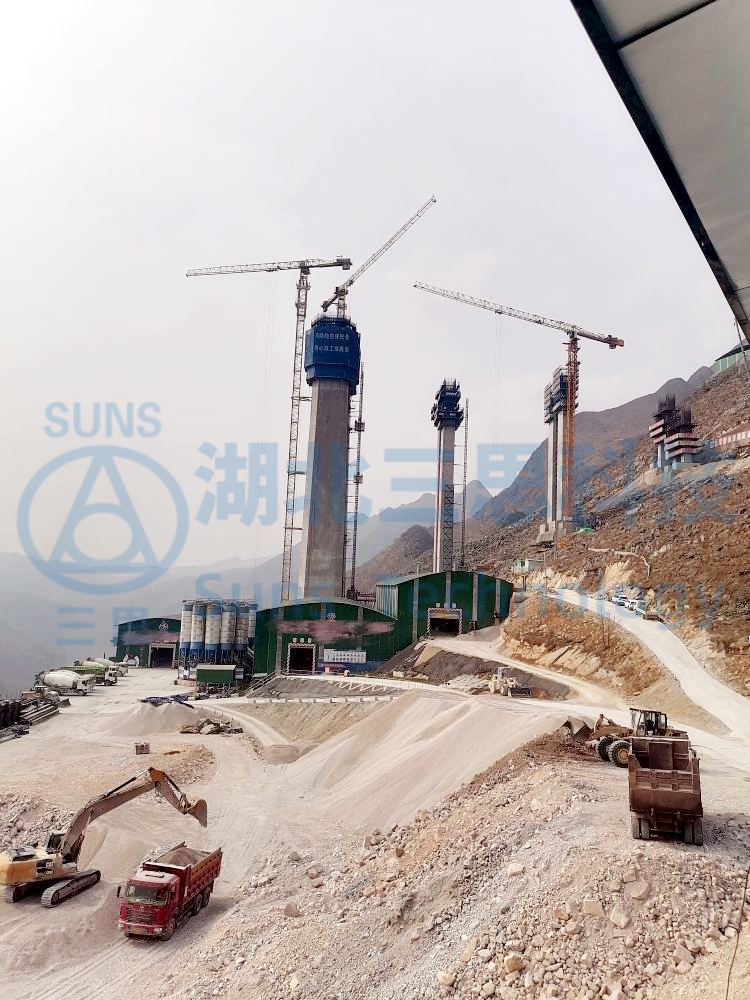

項目現場

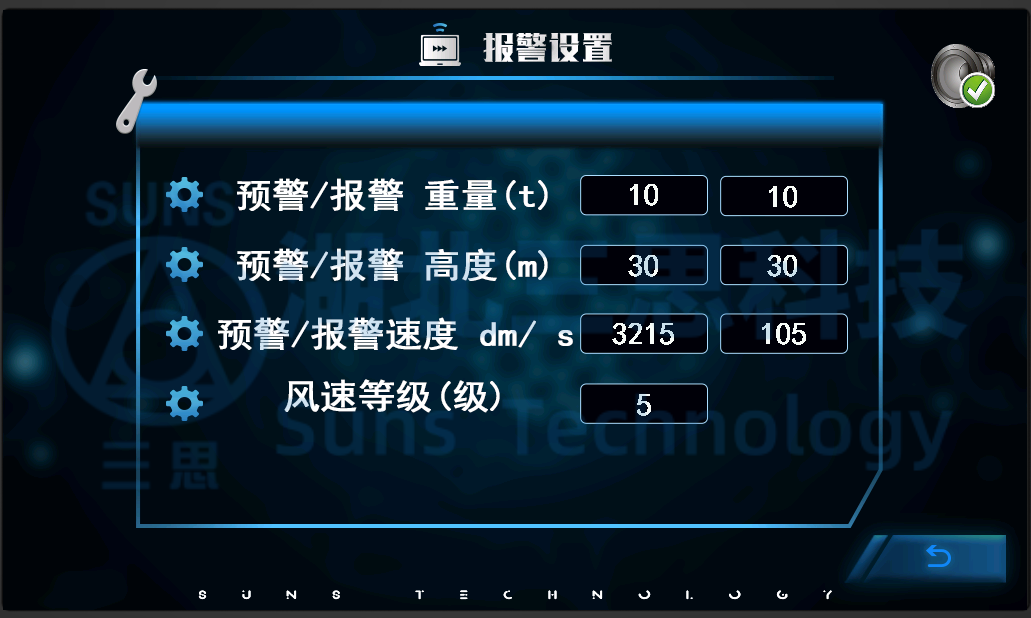

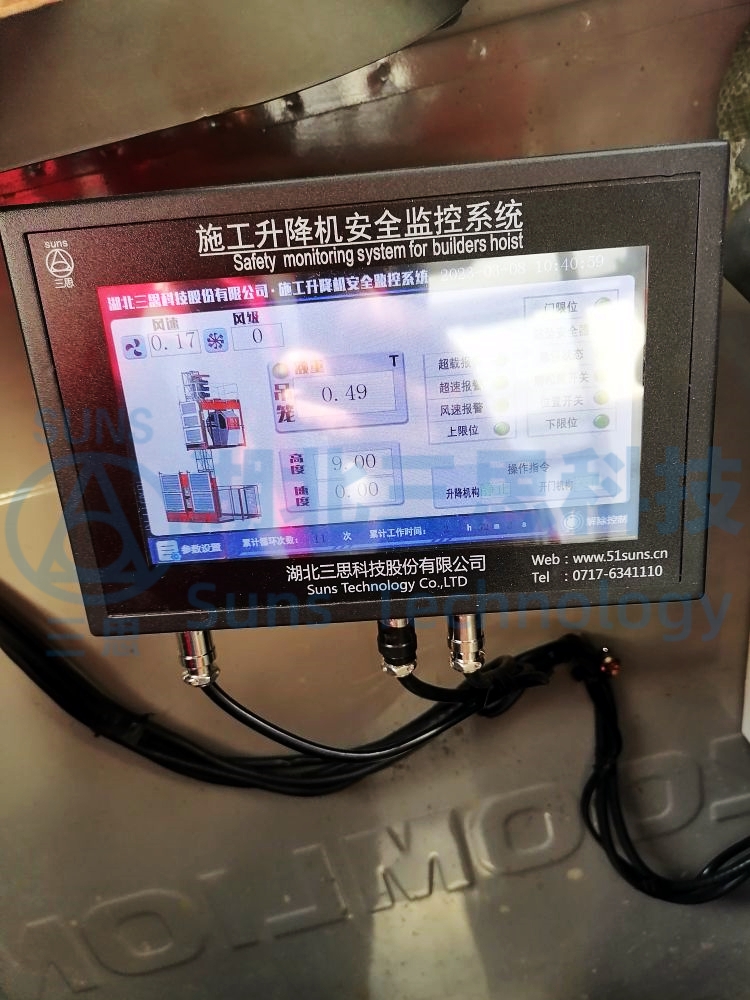

▲駕駛位終端顯示界面展示圖



安全監控系統監測升降機運行高度、速度，各限位狀態，操作指令等運行數據，以及根據檢測數據和狀態輸出控制信號，可以全方位監測、保護升降機的運行，防止安全事故的發生。




▲高清攝像頭安裝示意圖



視頻監控系統監監控吊籠內部，監視記錄司機操作和吊籠內部人員活動情況。


▲視頻監控安裝示意圖

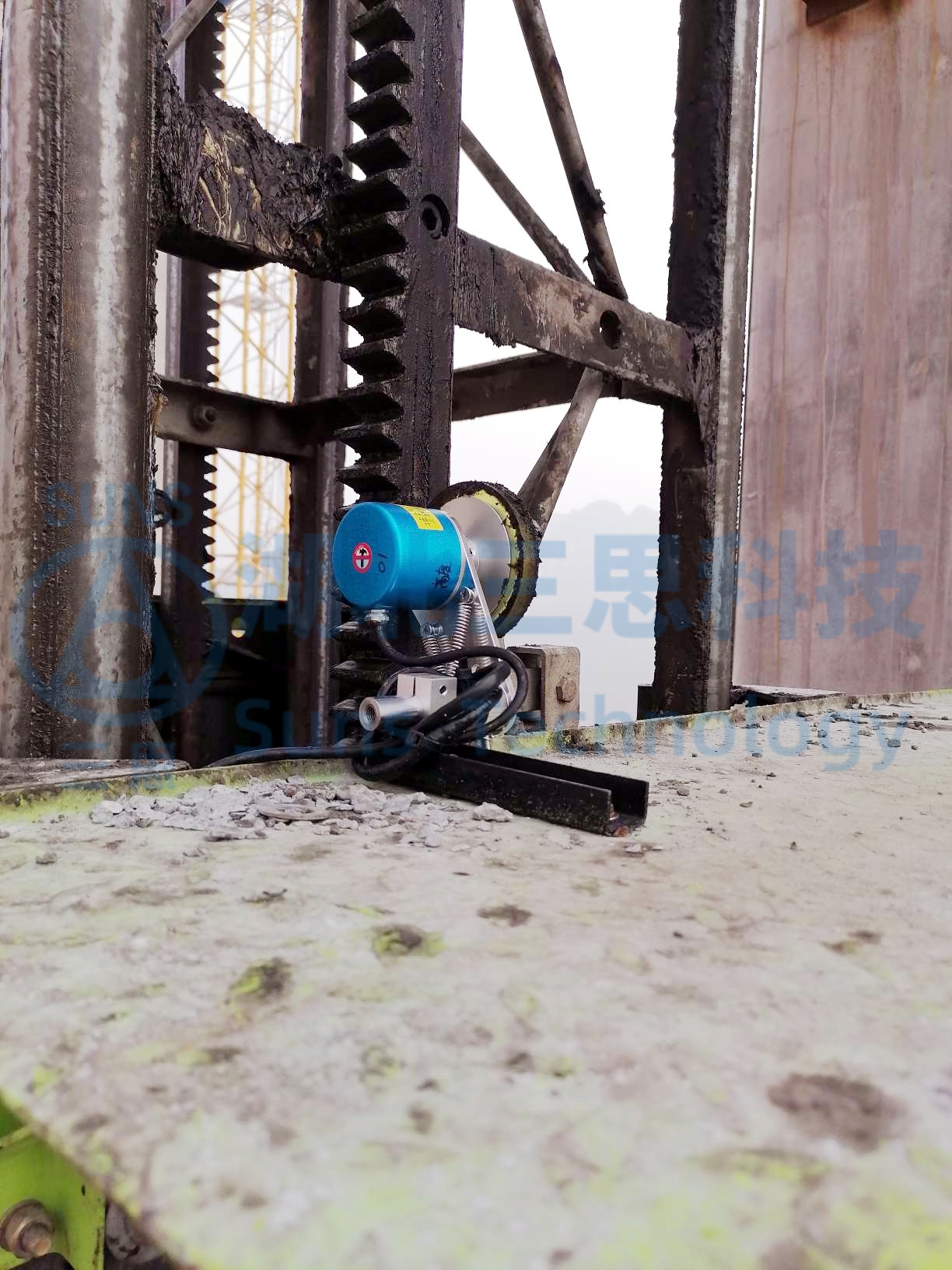

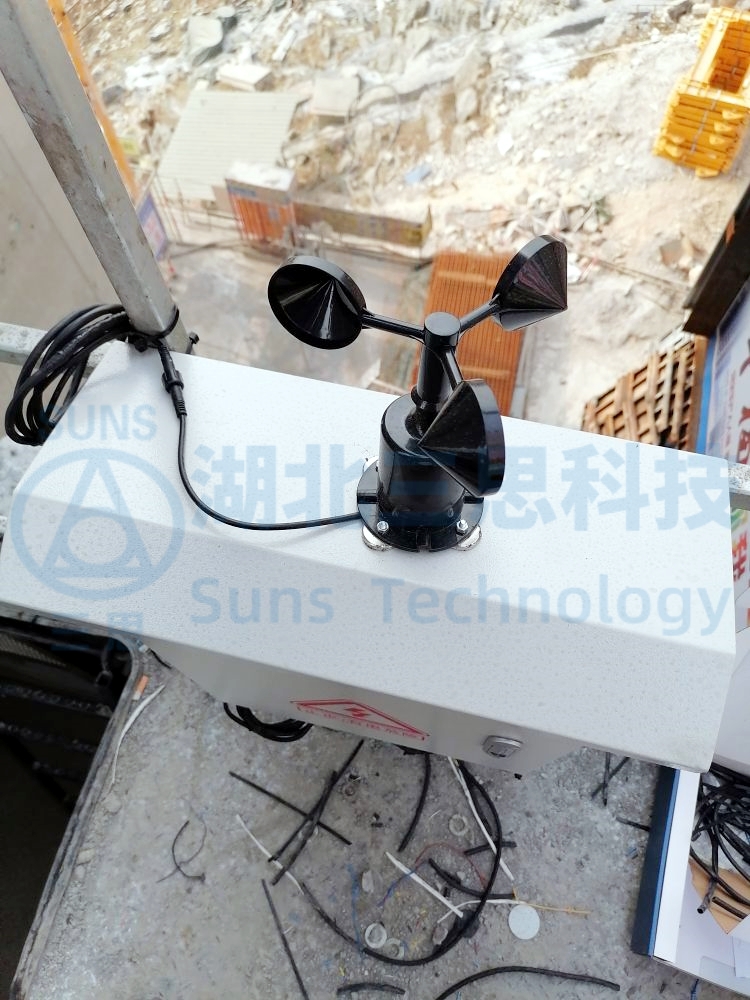

各類傳感器安裝示意圖





功能介紹：

升降機運行狀態監控




能夠?qū)崟r(shí)監測施工升降機的載重、人數、速度（防墜）、高度  限位、門鎖狀態、導軌架傾斜、軌道障礙物、籠內視頻監控、操作人員身份管理等安全信息，能對升降機的各種危險進行有效防護，并傳輸?shù)竭h(yuǎn)程的管理平臺，實現對建筑機械的遠程管理和控制。
◆升降機載重監測：系統通過重量傳感器進行吊廂載重?cái)?shù)據的監測，當載重超過安全數值范圍后設備進行聲音提示報警；
◆門鎖狀態檢測：監測升降機門鎖狀態，分為前門與后門。如果升降機有任何一扇門未關閉，設備進行聲音提示報警；
◆高度監測：監測目前升降機所處的樓層位置與高度；
◆升降機沖頂監測：監測升降機沖頂狀態，當升降機使出安全高度或即將沖頂設備進行聲音提示與報警。

升降機沖頂/拆卸監測功能




監測升降機沖頂或拆卸過程中需要的載重、高度參數，并實時上報監控中心，在偏離安裝需求參數時進行語音、聲光預警和報警，確保升降機沖頂、拆卸操作的安全。

運行數據采集及實時顯示功能

通過精密傳感器實時采集吊重、高度、速度、風速。

除以上功能外，本系統還擁有安全記錄功能，可存儲超過16000條最近工作循環參數，并可以通過外部接口將工作循環參數導出，以便進行安全分析；駕駛員認證功能，終端可以采集升降機操作人員的指紋或?qū)Ｓ肐C卡信息，并能與監控平臺備案的數據對比，確定升降機操作人員的身份；數據統計功能、手機短信報警告知功能、電子地圖功能等，全方位保障施工升降機的運行安全。
