塔吊安全監控系統丨吊鉤盲區可視化、防碰撞、調度管理等全方位守護

　



隨著工程項目的陸續開工塔式起重機應用也變得更加廣泛，它的使用對于建筑工地、車站、碼頭、礦山等場合來說都起到了舉足輕重的作用，塔式起重機作為建筑施工現場不可缺少的“搬運工具”，大大提高了建筑施工效率。但由于建筑工地露天作業，現場環境較為惡劣，工況復雜等情況，讓我們必須重視塔式起重機的施工安全問題。


針對塔機，湖北三思科技塔機安全監控系統解決方案從防碰撞、吊鉤可視化、人臉識別系統、調度管理以及塔吊“智慧云”管理等多方面系統性的保障施工安全和智能化管理維護，讓塔機發揮出更大效益。

01  塔吊防碰撞
在建筑工地現場，防止塔機碰撞是一項非常重要的安全任務。湖北三思科技塔機防碰撞系統，通過實時監測塔機各工作數據，計算每臺設備的三維空間參數，同時對周圍環境進行動態監測，當塔機運行到與其他設備或者工人距離過近時，提前進行危險報警，以此防止碰撞事故的發生。

實現原理：

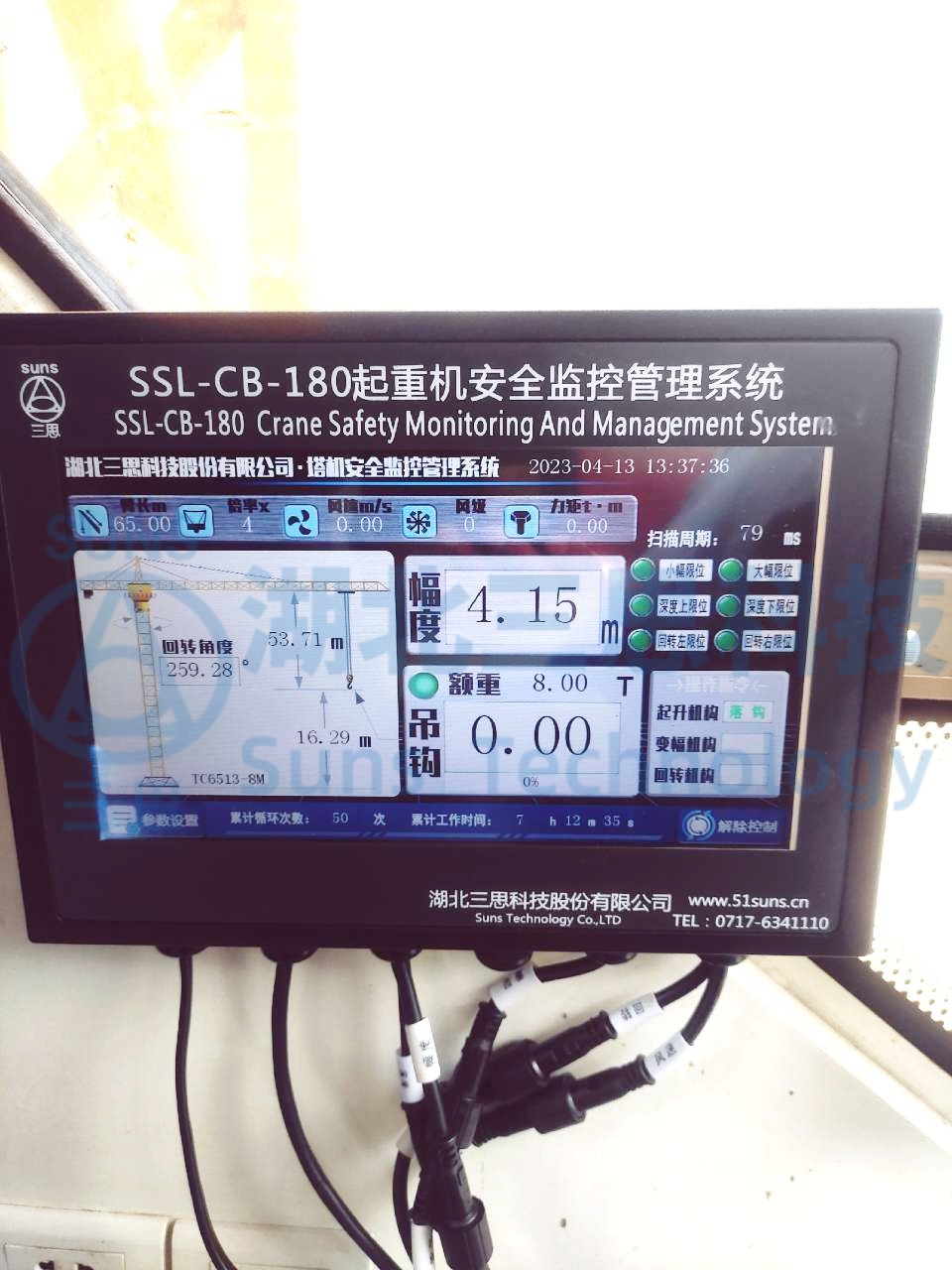

塔機監控主機配DTU數據傳輸設備，經過4G網接入互聯網。由接入互聯網的三思云平臺接收監控主機發送的監測數據。用戶可用任意一臺接入互聯網的PC電腦登錄三思云平臺，通過電腦自帶的瀏覽器顯示塔機的相關參數。



塔機的視頻監控則通過全向無線網橋連接到塔頂，再由塔頂?shù)亩ㄏ驘o線網橋?qū)⒁曨l傳輸?shù)降孛妫僭诘孛嬖黾勇酚?、網關等設備，實現接入互聯網。然后用戶可以通過螢石云遠程訪問硬盤錄像機，實現遠程監視現場作業情況。

防碰撞實現原理：

每側可能發生碰撞的兩臺塔機均配有Zigbee模塊，用于塔機間通訊。每臺塔機將測量的幅度、高度及回轉方位與鄰近塔機交互，當兩塔機發生危險靠近時發出警告，并可控制塔機停車避免碰撞的發生。此外通過方位角度的設置，確定危險區域可防止塔機與較高建筑物的碰撞。


02塔機吊鉤可視化

塔機吊鉤可視化系統能實時以高清晰圖像向塔機司機展現吊鉤周圍實時的視頻圖像，解決了施工現場塔機司機視覺盲區，遠距離視覺模糊，人工語音引導易出差錯等行業難題。同時降低了人力成本，提高工作效率。最新形勢下提升監管效果，減少安全事故，推廣數字化標準工地等不可缺少的行業利器。



塔機吊鉤可視化系統采用了先進的控制方式，可保證吊鉤鏡頭實時跟蹤和捕捉吊 裝現場，系統對攝像機的焦距、倍率、光圈、轉向等進行自動調節，以保證近距 離的視覺效果。該系統內置大容量硬盤存儲空間，采用全自動覆蓋技術，可保證系統能保存最近15 天的視頻圖像。實現了對工程的遠程管理，集中監管，讓監管更容易，更便捷。

吊鉤可視化功能

1、塔機吊鉤自動跟蹤：攝像機焦距、倍率、光圈、轉向、垂度調整， 搭配專用視頻分析儀，有效控制儀器自動調整，無需塔吊司機采取其 他任何操作來輔助調整。



2、降低盲吊風險：在工地現場的作業中，存在塔吊需要橫跨低矮建 筑作業的情況，當?shù)蹉^下放到低矮建筑物另一面時，由于建筑物的遮 擋，塔吊司機看不見吊鉤，完全由地面引導員指揮操作，給塔吊作業 帶來很大危險性。本系統攝像機將實時跟蹤吊鉤，不受建筑遮擋，通 過攝像機拍攝的畫面引導塔吊司機作業，塔吊司機將可以更安全的作業。



3、作業存儲：本系統中的硬盤錄像機實時記錄并保存采集到的視頻 信息，可以通過讀取硬盤錄像機里的視頻信息，即可還原當時的現場 情況，方便安監部門及工地安全部門監督操作。



4、實現數字化工地監管：本系統中提供網絡接入功能，遠程監管人 員可以通過互聯網即可查看 任何安裝了此系統的工地現場情況，方 便了工地安全監管部門的集中管理，更有效的解決了施工工地多、現 場情況復雜，無法統計監控的難題。


03人臉識別系統
起重機作為特種設備，只允許有資質的人員使用操作，使用生物識別技術作為身份識別鑰匙，能更準確的識別操作人，避免“共享密碼”隨意操作的情況出現，同時還可以起到統計操作人考勤的作用。


04調度管理
現場管理人員通過在后臺注冊的手機APP，可實現對單臺或多臺塔機權限管理。實現低權限塔機避讓高權限塔機，并可設置部分塔機的作業區域和范圍，從而實現現場調度管理。

05塔吊“智慧云”管理

用戶可通過云端管理平臺（WEB端或手機端）對現場設備進行訪問，查看并導出實時工作數據，歷史數據等，還可遠程對設備進行固件升級等維護操作，可大幅降低管理成本，使工作更有效率；



可根據客戶需求，協同研發智慧工地整體解決方案。
