• 重慶大溪河特大橋纜索吊集中控制系統正式投入使用

    作者：三思科技 更新時間：2024-08-15
    　



    ▲大溪河特大橋效果圖，圖片來源于巫山發布

    大溪河特大橋，坐落于重慶市奉節縣大溪河上，是奉建高速公路全線的控制線重點工程，屬超高塔、超大跨度斜拉橋，塔高316米，主跨650米；橋長1624米，其中主橋1170米，引橋長454米。大橋采用雙塔雙索面斜拉方案，跨徑布置為92米+168米+650米+168米+92米。主梁采用雙邊工字形鋼-混組合梁，梁寬27.6米，為世界第一跨度雙邊工字形組合梁斜拉橋，世界第二跨度組合梁斜拉橋，橋塔高度名列世界前茅。

    本次大溪河特大橋采用了由湖北三思科技自主研發的SSL-CB型纜索吊集中控制系統，本系統是專門針對纜索吊此類特殊起重機開發的控制系統，不僅包含了常規的特種設備監控系統所需求的數據和視頻監控之外，還特別添加了可將纜索吊卷揚機控制集中到一處控制的功能。集中控制不僅減少了人力成本，方便了操作員集中操作，更使纜索吊控制變得簡便、更安全，更提高了施工現場的吊裝效率，大大縮短了工程工期。

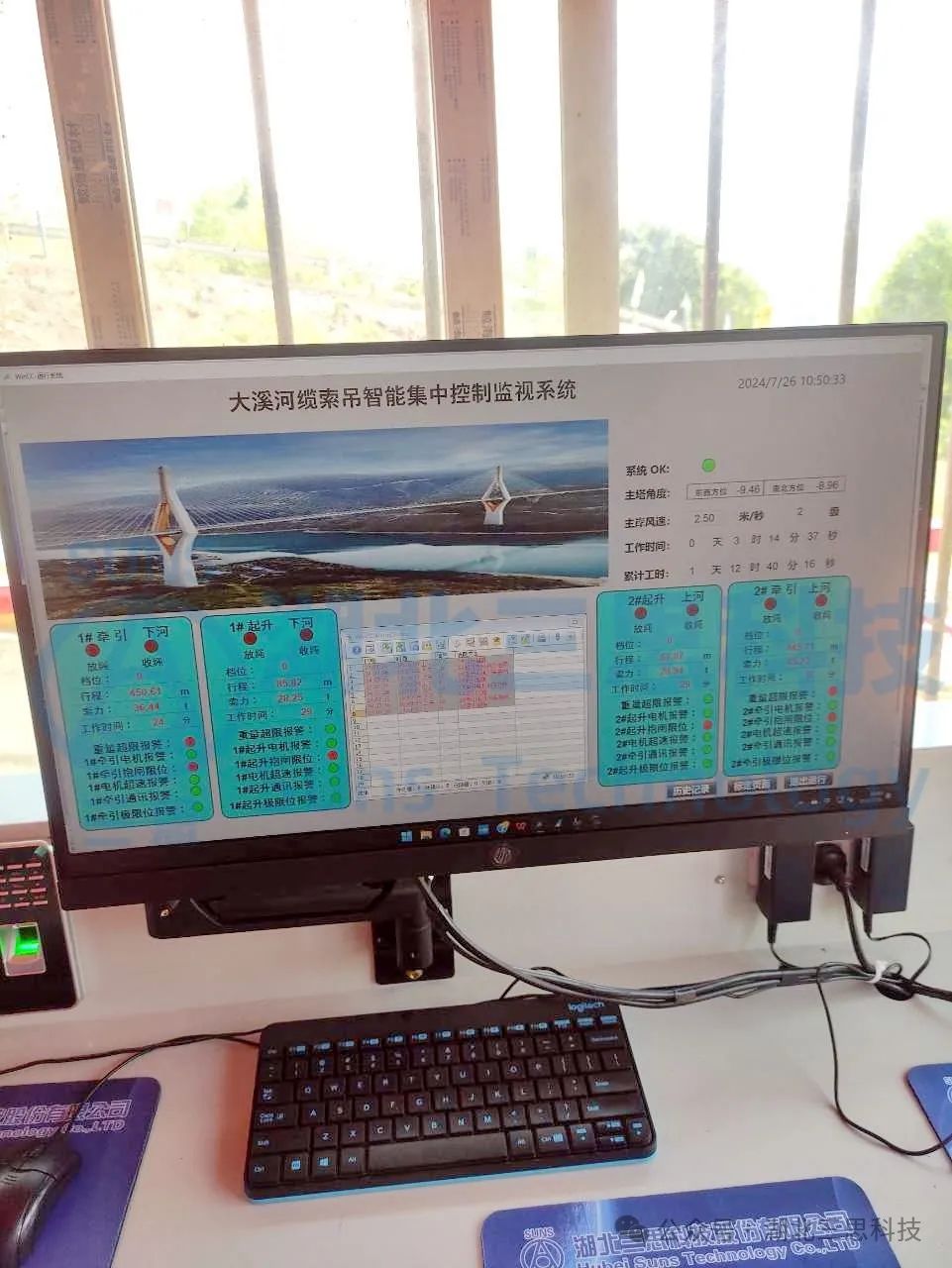

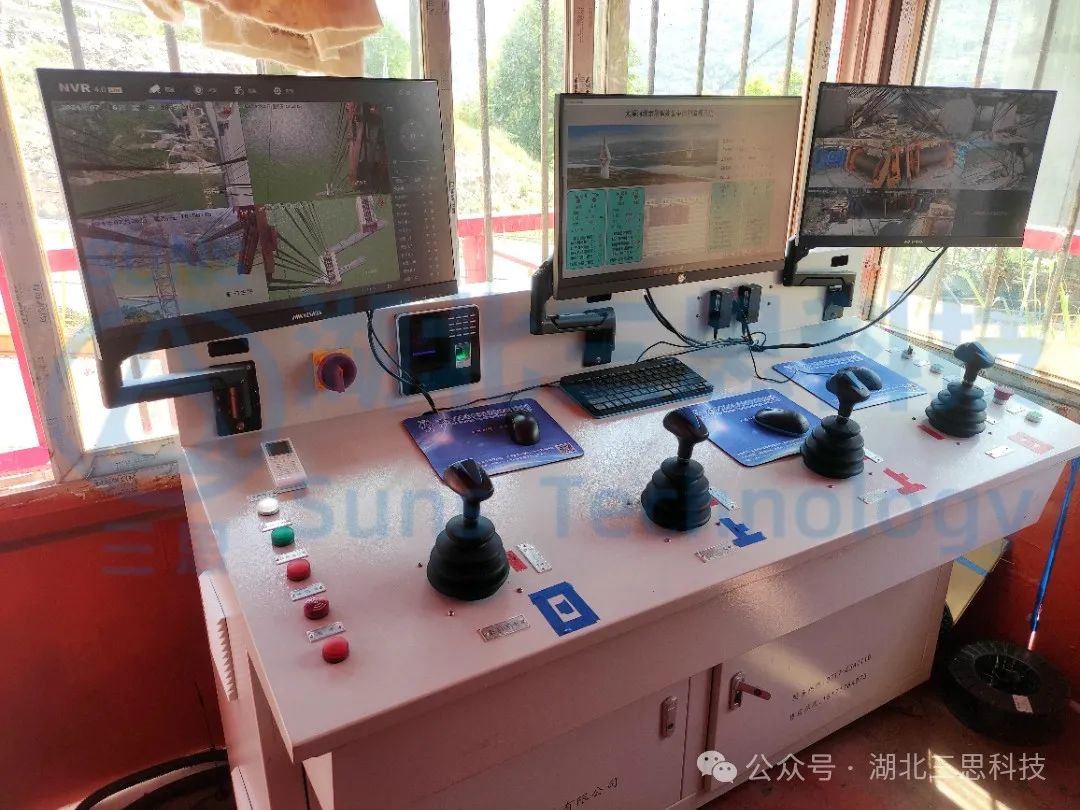

    在操作室放置集中控制操作臺，操作臺中安裝有總控 PLC 以及工控機，操作臺上安裝操作手柄以及啟動停止按鈕，并且安裝視頻系統顯示屏以及數據控制系統顯示屏，實現對纜索吊的集中控制。

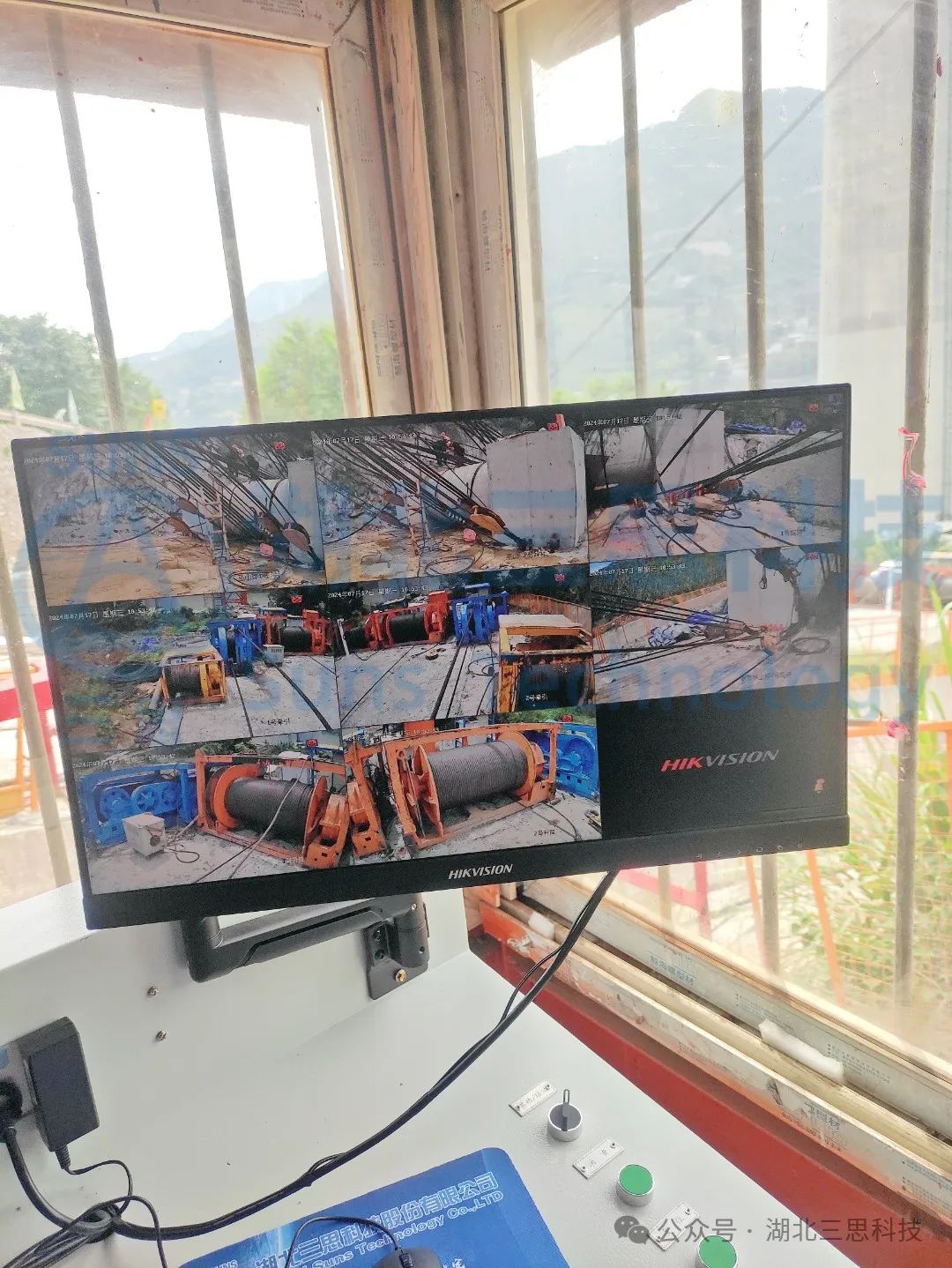

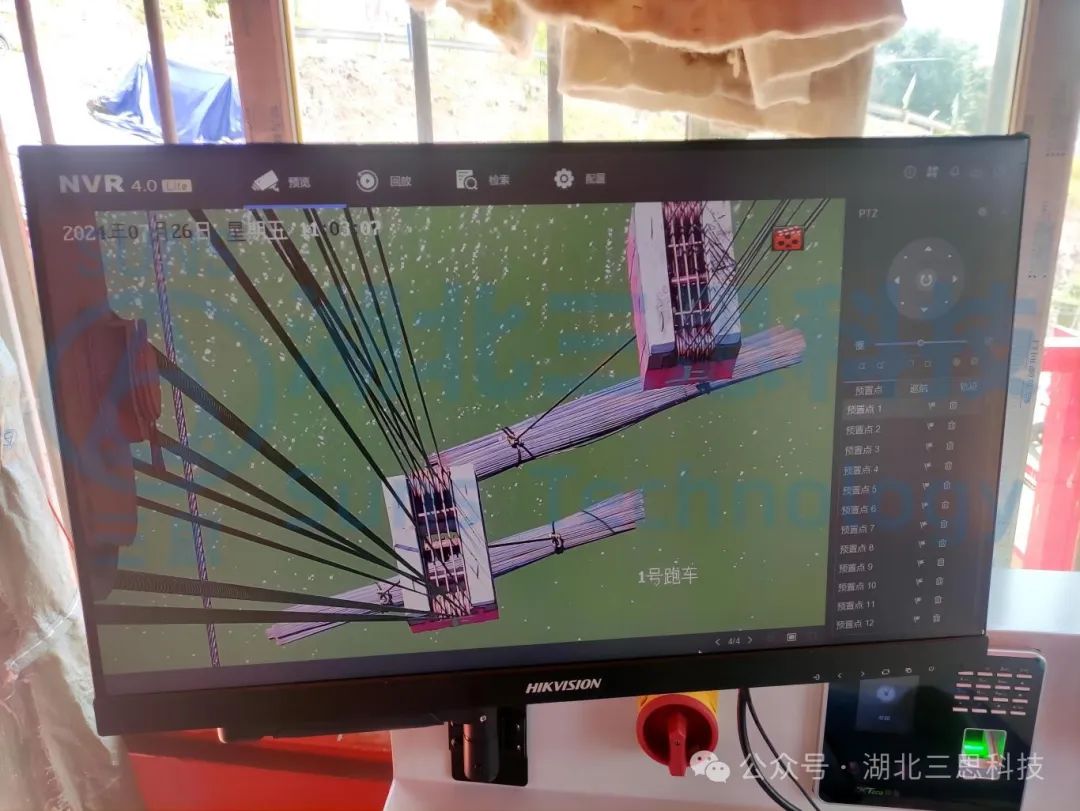

    ▲吊鉤可視化


    纜索吊集中監控系統基本功能介紹：

    1、重要電氣設備（接觸器、電機、主令等）的壽命計算：次數、時間、過流次數等參數；

    2、可以設置上述參數的報警值，當?shù)竭_報警值，發出報警提示；

    3、可以記錄重要設備被更換時的壽命值，以備未來設置報警值參考之用；

    4、健康管理，針對本纜索吊各項運行數據進行數據統計、數據挖掘、信息分析處理的軟件功能模塊；

    5、歷史回放，本功能主要針對軟件運行界面進行類似視頻軟件的歷史回放，功能；

    6、故障診斷，內置故障診斷專家系統，包括不同設備的故障現象、故障原因、解決方案等信息；

    7、準確記錄聯動臺操作檔位、接觸器動作次數，結合接觸器電流能夠在接近操作或動作次數壽命提前預警提示；

    8、吊具上升、下降限位、距離檢測裝置應采用機械傳動、觸點、編碼器一體化結構，確保在粉塵、震動的環境下長期工作；

    9、系統能夠跟蹤判斷上升下降時溜鉤、上升下降時失速，這是纜索吊運行中需要監控的重要問題；

    10、能夠記錄操作檔位對應的設備方向、移動距離、速度；

    11、信號采集方式：行程限位器的信號輸出接口為 RS485，由 PLC 進行采集；

    12、信號處理：由上位機纜索吊集中監控系統軟件記錄、存儲、顯示、記錄報警和故障發生時的時間，具備溜鉤、失速綜合判斷分析功能；

    13、遠程遠程監測：系統可將實時監控數據上傳至云端，并在手機 APP 及 PC 服務器上實時查看纜索吊各項數據。

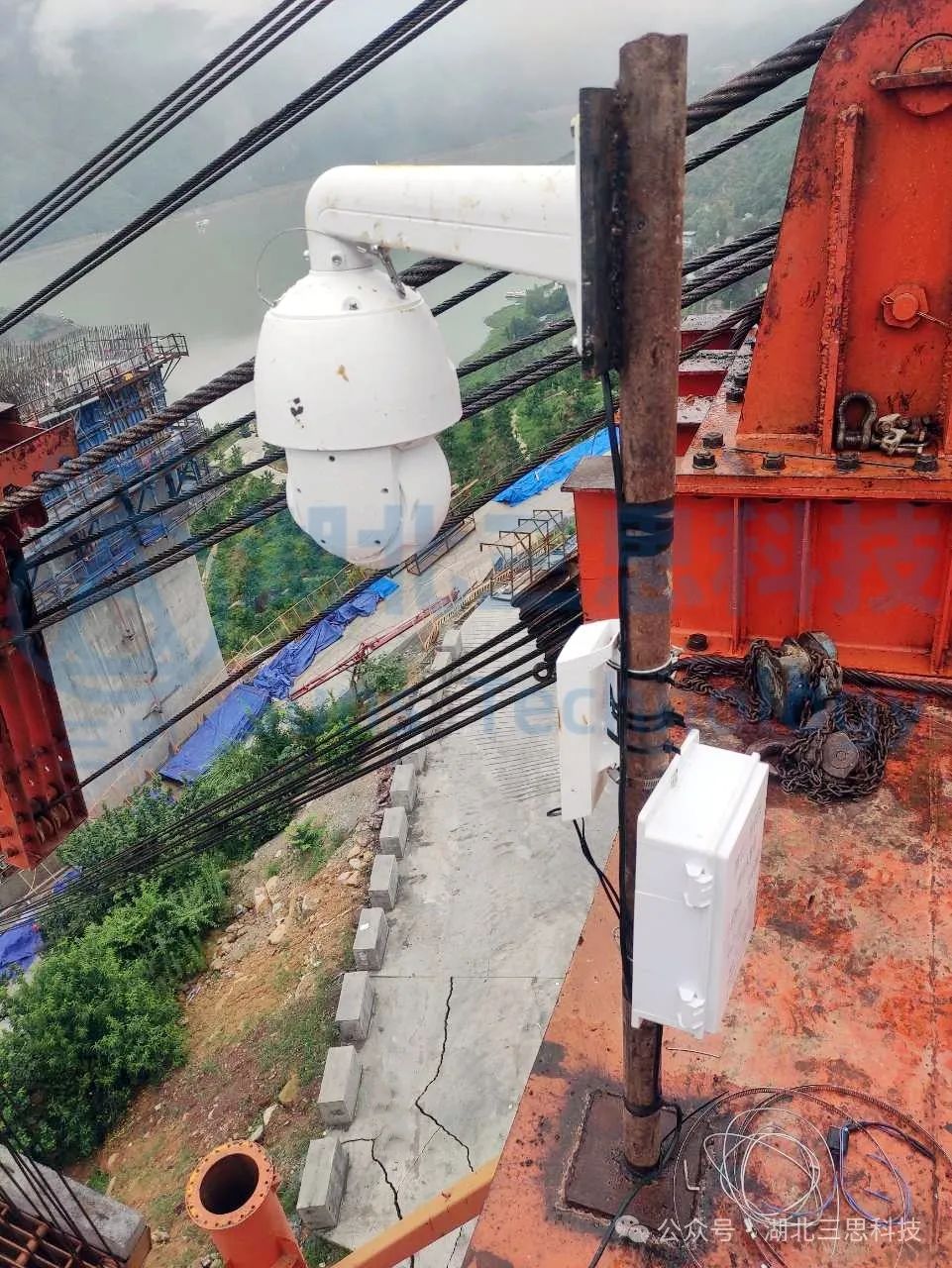

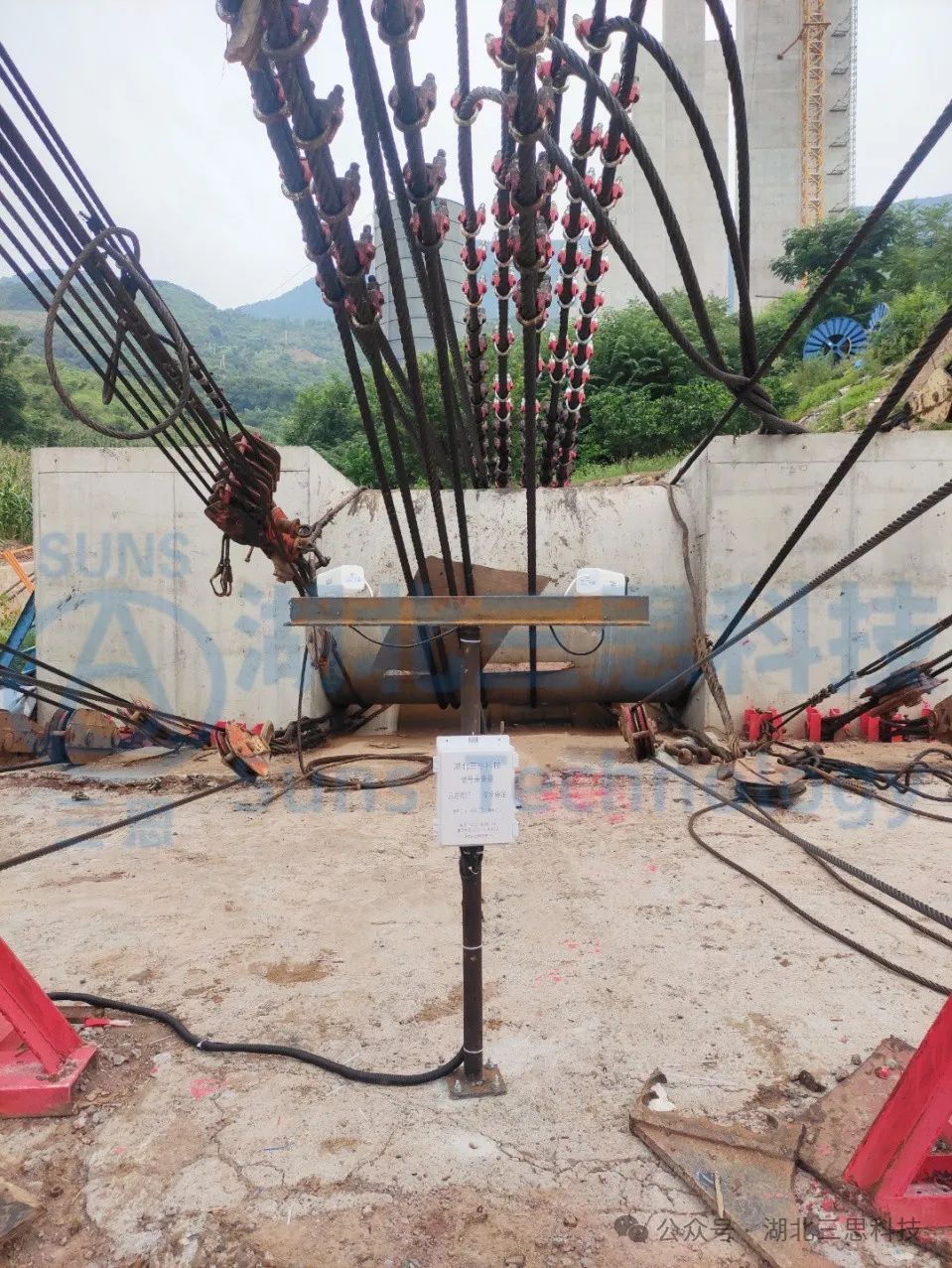

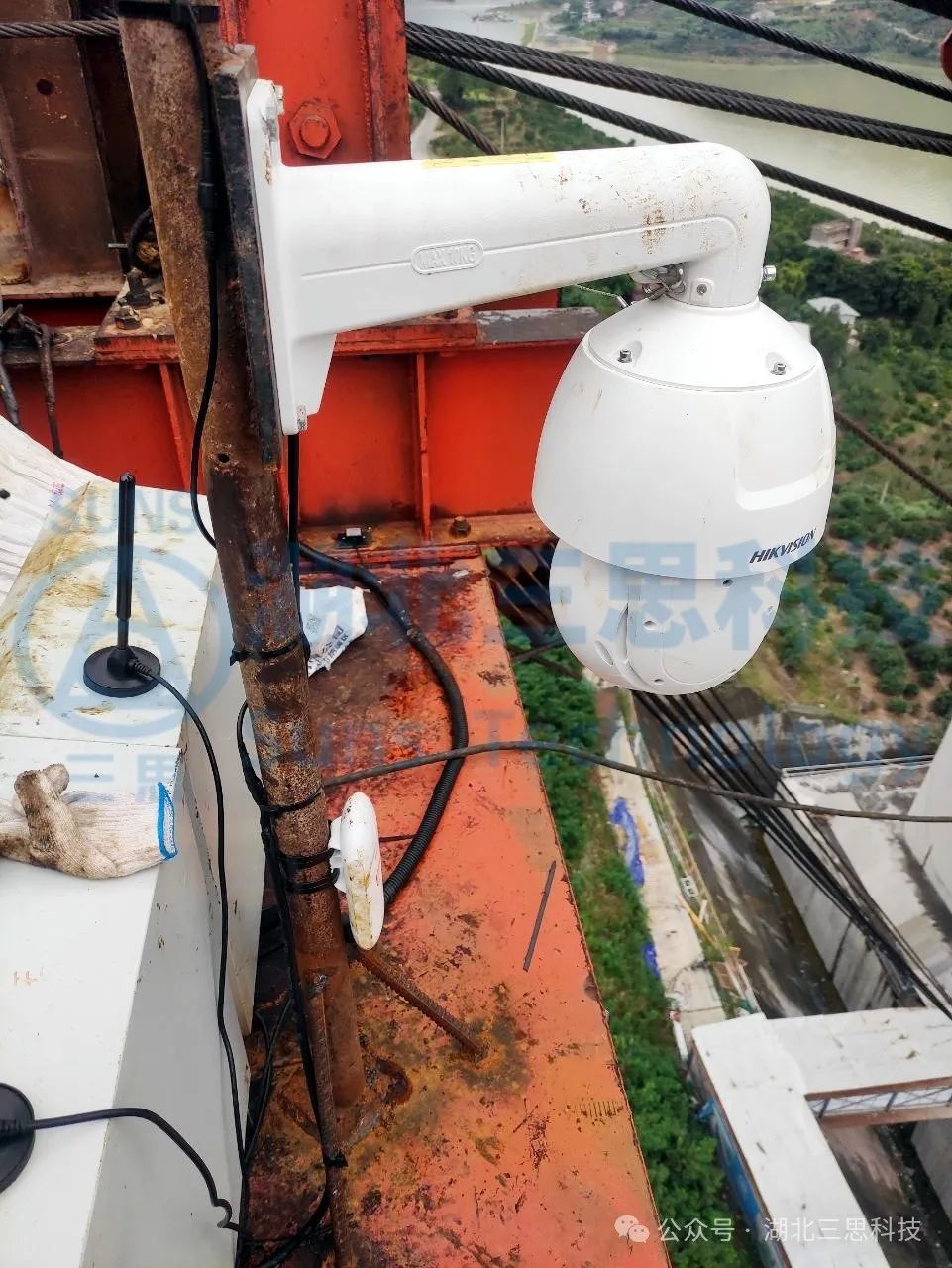

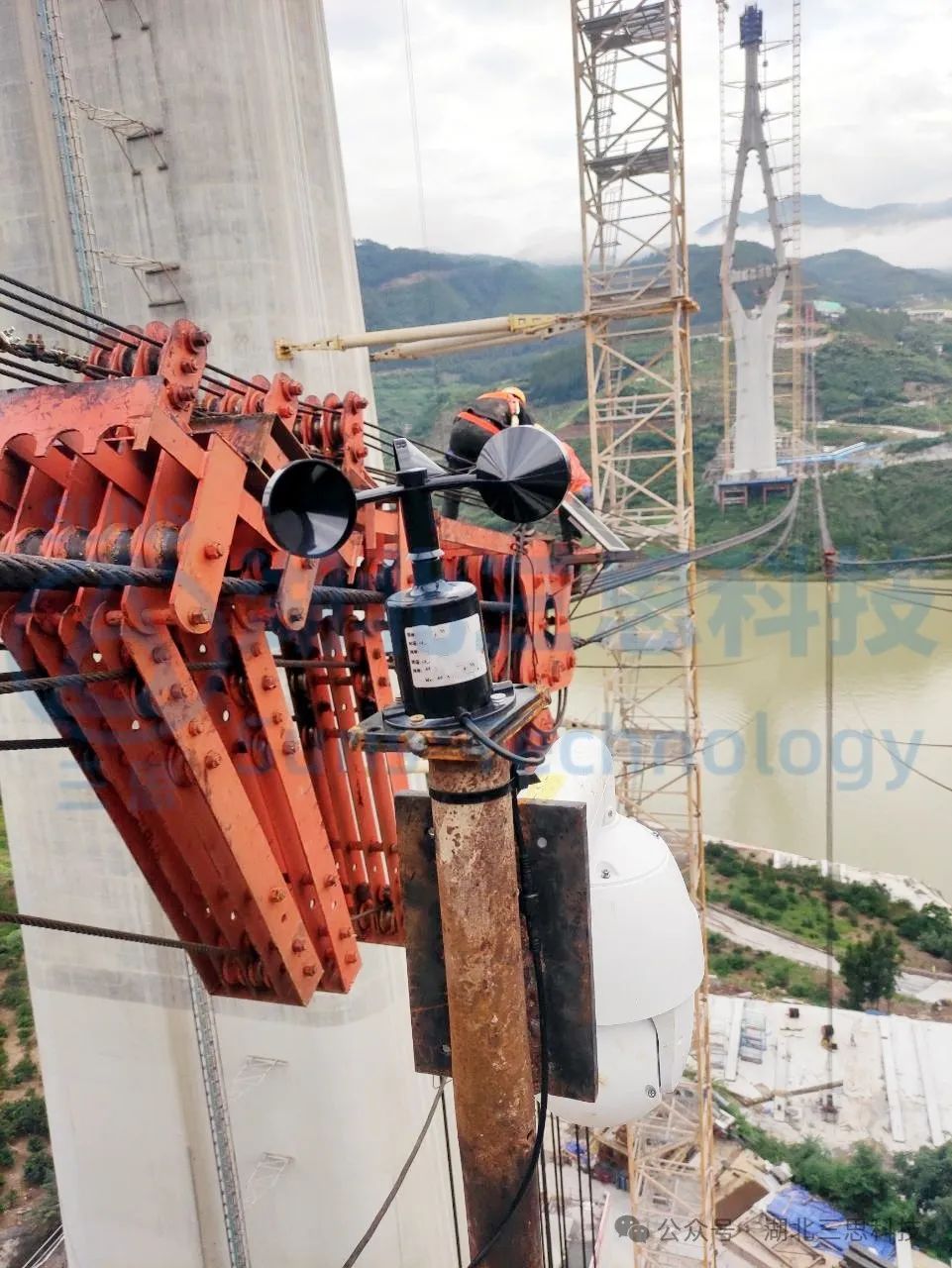

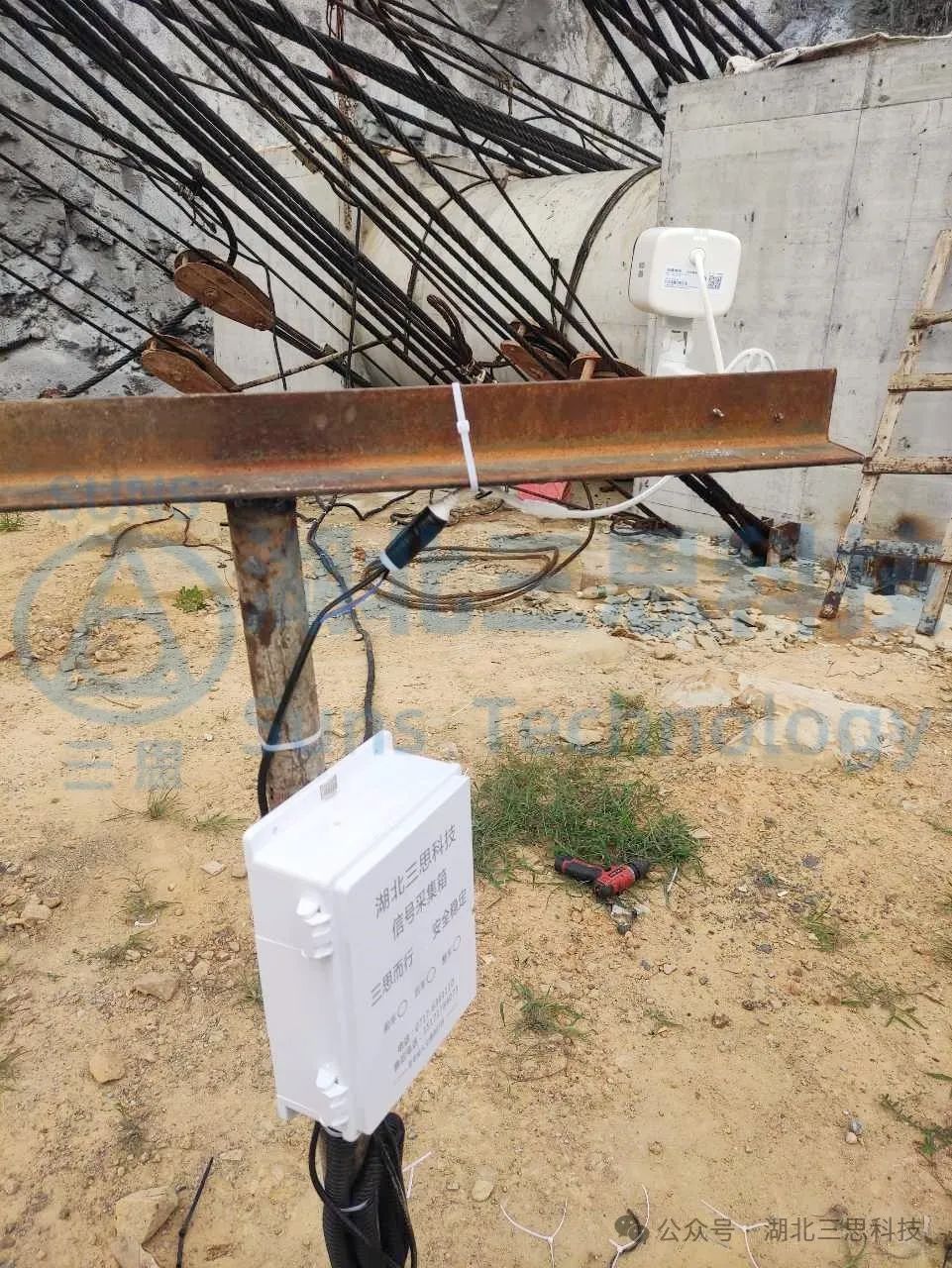

    ▲現場攝像頭安裝（局部）

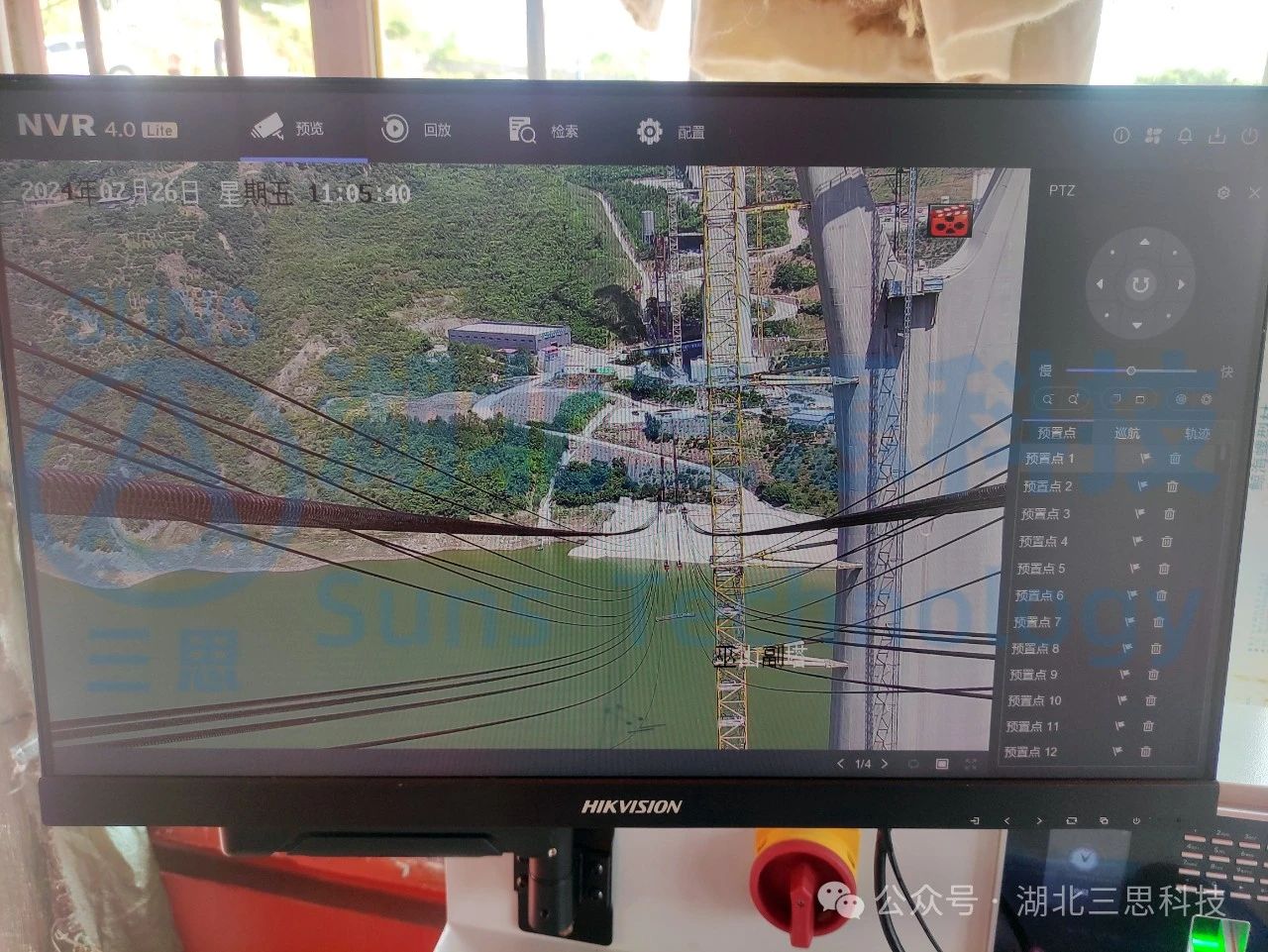

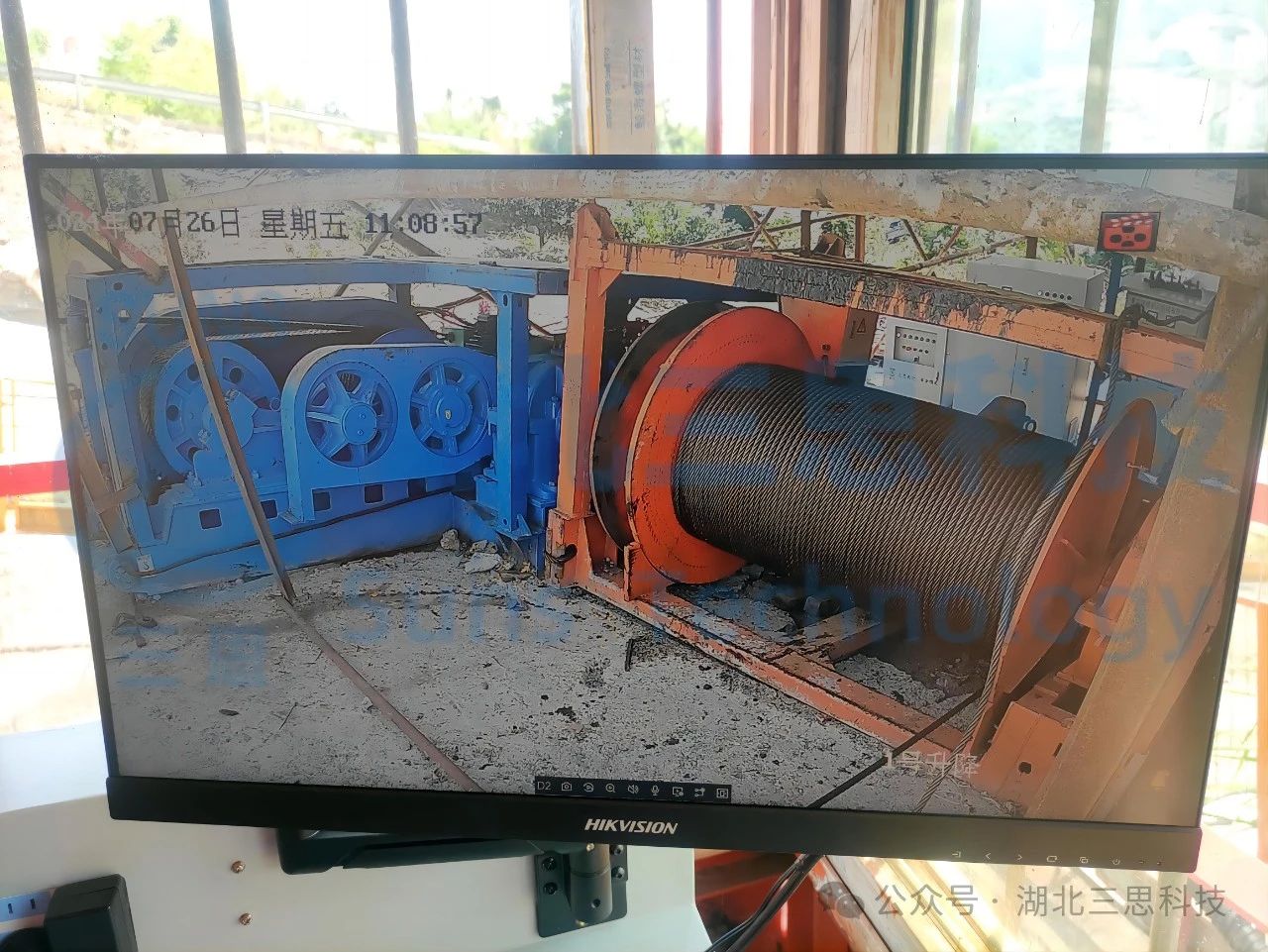

    現場多臺槍機分別安裝在卷揚平臺附近，監視卷揚的工作情況；兩個塔頂 各安裝多個球形攝像機用于鳥瞰纜索吊區域施工情況。




    纜索吊起重機集中監控系統是公司專為纜索吊起重機開發的采集監控、記錄、分析、診斷、預警、 統計于一體的交互式信息管理平臺。纜索吊監控系統符合 GB/T 28264-2017 起重機械集中監控系統國 標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管 控融為一體的，真正使集中控制措施落地的監控系統。



    系統主要特點：

    1. 系統滿足起重機械集中監控系統國標的要求，能獨立記錄并實時查詢各類數據；

    2.整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以 PLC 為主控元件實現控制，信號發送至中控室，實現遠方監控；

    3.整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況；

    4.結構簡單：PLC?通信網絡?上位機，有效降低投資成本及維護成本；

    5.整套系統以PLC 為主控元件和機械限位保護實現控制，使整套系統可靠性高；

    6.整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、 電機電流 監控、電機溫度監控、 電機震動監控、考勤系統等等）；

    7.整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點；

    8.數據和視頻信息可以通過 4G 路由器或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷 操作的正確性；

    9.系統內置報警模塊，有重大違章作業時，可及時報警通知相關監督崗位。
